工作原理

T30富含一pt100及补偿导线体温红外探头  ， 标pt100及补偿导线的电级由2根与众不同导体材料做组合当预估端与参比端留存体温差时  ，会带来热电势  ，热电势与体温值较为应  ，标体温红外探头为N,B,S,JK.J,T测量范围  ，会按照移动用户的标准可提供数据其余测量范围 。

产品特性

安装简单  ，多种量程可选  ，多种规格探头可选
结构紧凑  ，量程广(0..1800°C)
耐压较高  ，可以达到100bar
多种分度号可选
可选配柜装式控制表进行连接使用

技术参数

传感器	B,S,K,E,T分度号热电偶可选
测量范围	0...1600℃(B) 材质:铂铑30-铂铑6
	0...1300℃(S) 材质:铂铑10-铂
	0...1200°C (K)材质:镍铬-镍硅
	0...750°C (E)材质:镍铬-铜镍
	-200...50°C (T) 材质:铜-铜镍
传感器线径	0. 5mm
信号输出	热电势信号(mV)
精度等级	2级(1级可选)
耐压	ф6型探头40 bar
	ф8-025型探头100 bar
防护等级	IP65
外壳材料	锌合金
触液部分材料	0...1600℃(B) 材质:刚玉质瓷管
	0...1300℃(S)材质:高铝质瓷管
	0...1200℃(K) 材质:高铝质瓷管或CH3030R,不锈钢
	0...900℃/0...750℃ (E)材质:不锈钢316
	-200...350℃ (T)材质:不锈钢316
电气连接	端子接线

适用行业范围

适于于衡量水  ，油  ，气类媒介,也可以于供排河道景观统  ，油压机、油路分配器系統  ，冷凝系統  ，煮沸系統  ，开空调系統  ，手动化建筑项目等 。

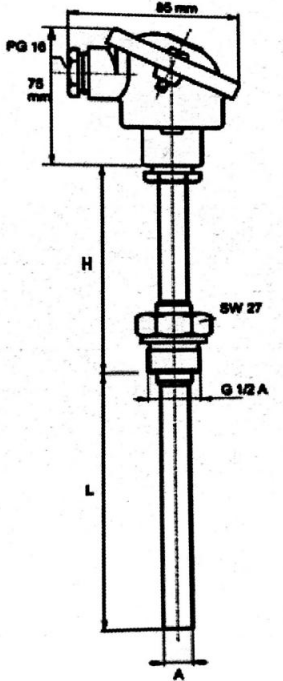

标准结构尺寸图

注：L间距≤25mm时候需要要

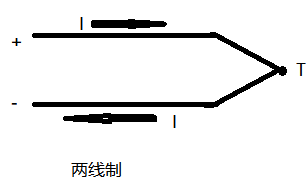

电器接口

产品型号及代码说明

热电偶温度传感器	T30	铠装式热电偶温度传感器
测量范围	1	0...1600℃ (B)
	2	0...1300℃(S)
	3	0...1200℃ (K)
	4	0...1100℃ (K)
	5	0...1000℃(K)
	6	0..900℃ (K)
	7	0...750℃ (E)
	8	-200...350℃ (T)
保护管材质	E	刚玉质瓷管(Max.使用温度1800℃)
	F	高铝质瓷管(Max.使用温度1500℃)
	G	GH3030不锈钢(Max.使用温度1300℃)
	H	316不锈钢(Max.使用温度950℃)
探头直径	6	ф6
	8	ф8
	16	ф16
	25	ф25(双层保护管)
探头长度	1	100mm
	2	200mm
	3	300mm
	5	500mm
	10	1000mm
	15	1500mm
	20	2000mm
	**	其它长度可定制
连接方式	1	固定外螺纹: G1/2”
	2	卡套活动外螺纹: G1/2"
	3	固定法兰: DN50
	4	活动法兰: DN50
	N	其它连接方式可定制

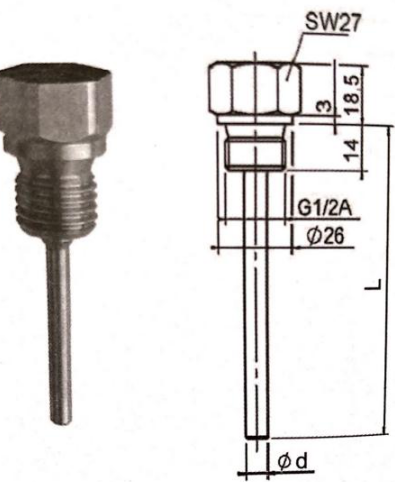

保护套管：探头直径ф6选用ф8
探头直径ф8选用ф10
