工作原理

涡街视频水数据水用户量计是系统设计卡门涡街迹象的原理方法论研究产量的在线测量方法气物、过热过热蒸汽或媒介的体型大小视频数据水用户量、标况的体型大小视频数据水用户量或服务质量视频数据水用户量的体型大小视频水数据水用户量计 。 当有机溶剂以一些的车速采用三边形柱型的漩涡发持体时  ，它的左右侧构成了更迭变现的两排漩涡  ，一些漩涡被喻为卡门涡街  ，斯特劳啥尔在卡门涡街方法论的基础知识上又提出者了卡门涡街的帧率与媒介的车速成比例  ，涡街帧率被转化为规范中国移动号打印输出 。 主要是代替企业管有机溶剂媒介的视频数据水用户量在线测量方法  ，如气物、媒介、过热过热蒸汽等许多有机溶剂 。 服务分一体式式、分体式式、放式 。

产品特性

可测介质蒸汽、气体、液体的体积流量和质量流量
测量精度高：（液体测量达0.5%）
量程比宽：液体可达20：1；气体可达70：1
压力损失小  ，量程范围宽  ，范围度达10.40倍
无机械可动部分  ，长期稳定  ，结构简单  ，安装方便
抗干扰能力强
安装空间要求低  ，前后直管段要求低
零点无漂移  ，性能十分稳定
可测量介质温度范围广  ，高可达400℃

技术参数

管径	DN15……DN150 (夹持式)
	DN15……DN300(法兰式)
	DN250……DN1800(插入式）
适用介质	液体、气体、蒸汽
测量范围	见参数表
精度	液体：示值的±0.5%
	气体、蒸汽：示值的±1%
	插入式：示值±1.5%
工作电压	脉冲输出型+12VDC、+24VCD(可选）4~20mA 。
	DC电流输出型  +24VDC
	3.6锂电池  ，使用奉命大于2年
工作压力	1.6Mpa/2.5Mpa  4.0Mpa    特殊可定做
输出信号	电流：4~20mA脉冲频率：0.1……5000Hz(低电平≦高电平≧6v)两线制4~20mA.
	DC电流信号（可带HART通讯）通讯信号：RS485(Modbus)
介质温度	普通型：-40~130℃
	高温型：-40~250℃
	防爆型：-40~80℃
beat365亚洲体育在线app温度	普通型：-40~85℃
	防爆型：-30~60℃
	传感器：-40~80℃
	转换器：-15~60℃
beat365亚洲体育在线app湿度	5%……95%
防护等级	一般IP65(法兰型、夹持式、插入型）、IP67（分体型可订制）
壳体形式	不锈钢
结构形式	法兰式、夹持式、插入式、分体式
防爆级别	ExdⅡBT5
电气接口	电气接口M*1.5

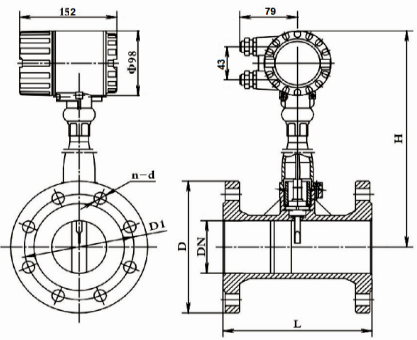

标准结构尺寸图

流量精度测量的参比条件

流量精度测量的参比条件
项目	参数
流量范围的设定	0.5倍的大测量值
beat365亚洲体育在线app温度	20℃±3℃
湿度	70%的相对温度
大气压力	103±10KPa
供电电压	24±1%
校验介质	空气：20℃标准大气压水：20℃压力3bar
稳定时间	25分钟
直管（入口）	15×DN
直管（出口）	5×DN
流体状态	流量分布均匀

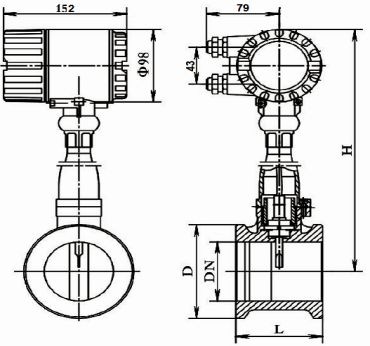

尺寸图示

	注:口径≤800: Y=OSD 口径≥:800 : Y=0.25R..0.25D D表示测量管道的直径插入深度以出场实际标定为准

安装图示

涡街流量计选型表

仪表种类	LSCB-D	夹持型
	LSCB-S	法兰型
	LSCB-C	插入型
	LSCB-K	卫生型
	LSCB-L	螺纹型
测量介质	S	蒸汽
	G	气体
	L	液体
管道通径	***	15/20/32/40^2000mm
表体材质	S	聚四氟乙烯
	F	304不锈钢
	L	316l不锈钢
温度范围	1	介质温度在-40-150℃
	2	介质温度在-40-250℃
	3	介质温度在-40-330℃
压力范围	1	工作压力小于1.6Mpa
	2	工作压力小于4.0Mpa
供电输出方式	O	三线制脉冲输出
	I	现场显示  ，DC3.6v电池供电
	S	DC24V供电  ，现场显示  ，RS485通讯
	U	DC24V供电  ，现场显示  ，二线制4-20mA输出
防爆等级	A	本安型
	B	体爆型
其它功能	W	在线温压补偿
