选型与安装
选型时需要收集参数:流体名称;管道口径;管道材质、内衬材料(如有) ;管道尺寸( 安装时需要输入到仪表内:管道外直径、管内径、管周长、管壁厚) ;流体高、低工作温度;高工作压力(插入式有此要）
传感器选型时参考标准:
|

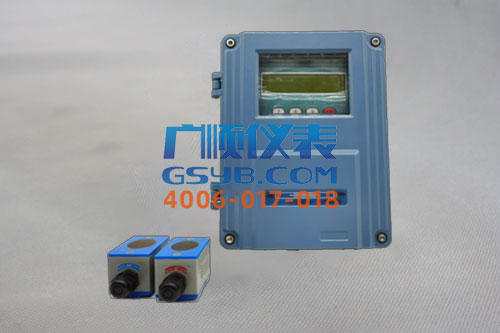

传感器
|
标准S1型
|
标准M1型
|
标准L1型
|
高温S1H型
|
高温M1H型
|
|
适用管径
|
DN15-DN100
|
DN50-DN700
|
DN300-DN3000
|
DN15-DN100
|
DN50- DN700
|
|
液体温度
|
0~ 70℃
|
0~ 160℃
|
安装方式

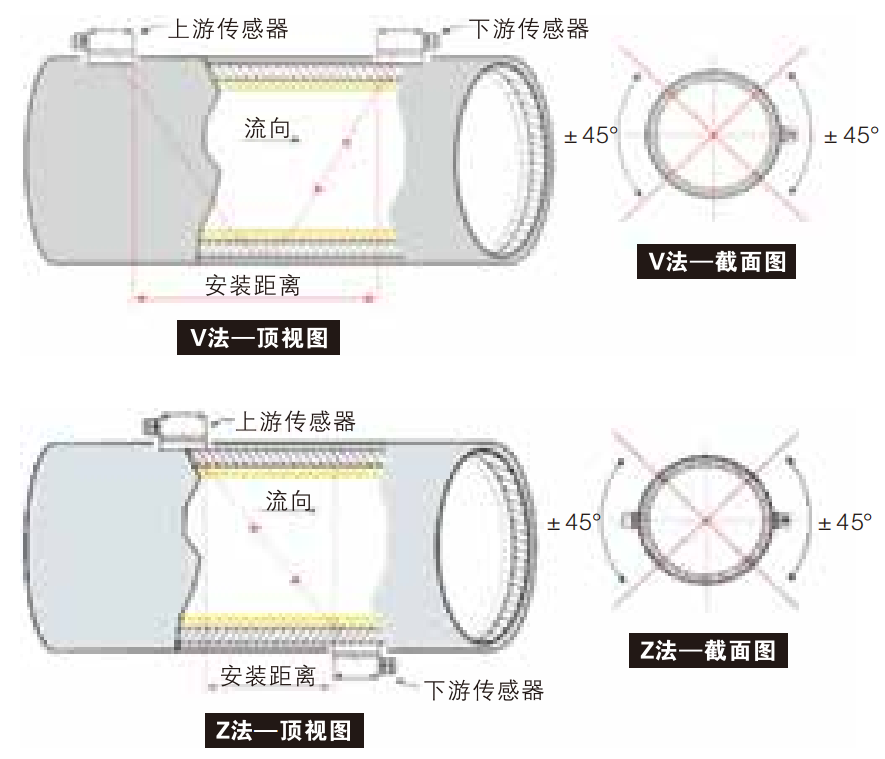

外敷式传感器的安装方式共有四种 。
分别是V法、Z法、N法和W法 。
DN200以下的管道可优先选用V法 ，无信号或信号质量差时刻选忆法 ，DN200以上的管道或者铸铁管时应优先选用Z法 ，N法和W法是较少使用的方法 ，通常适合DN50mm以下的细管道安装 。

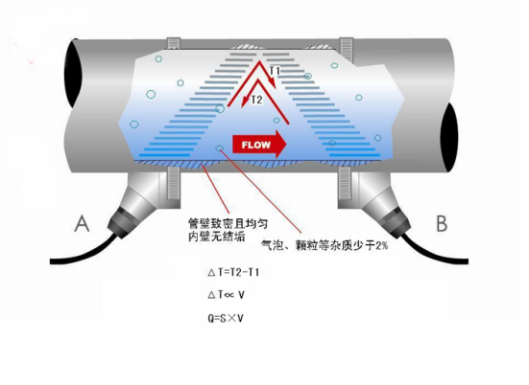

V法
一般情况下 ，V法是比较标准的安装方法 ，使用方便、测量准确 ，安装时两传感器水平对齐 ，其中心线与管道轴线水平即可 ，可测管径范围约DN15mm-DN400mm 。
Z法
Z法是常用的安装方法 ，特点是超声波在管道中直接传输 ，无反射(称为单声程) ，信号衰减损耗小 。
Z法可测管径范围为100mm-6000mm 。
现场实beat365亚洲体育在线app
装时 ，简易200mm以上的管道都要选用Z法( 这样测得信号大) 。
安装点的选择
为测量精度和稳定性 ，传感器的安装点应选择在流场分布均匀的直管段部分(正常使用时管道中必须充满液
体) 。
必须遵循以下原则:

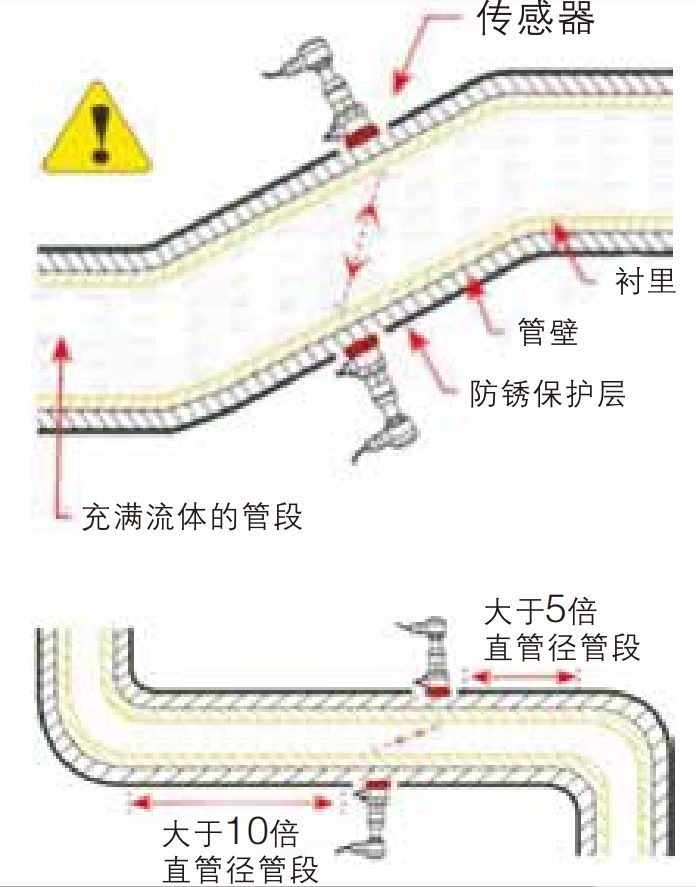

1.选择满管的位置 ，如直管段(流体向上流动)或水平管段 。
2.安装点应选择上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段 ，安装点应充分远离阀门、泵、高压电和变频器等干扰源 。

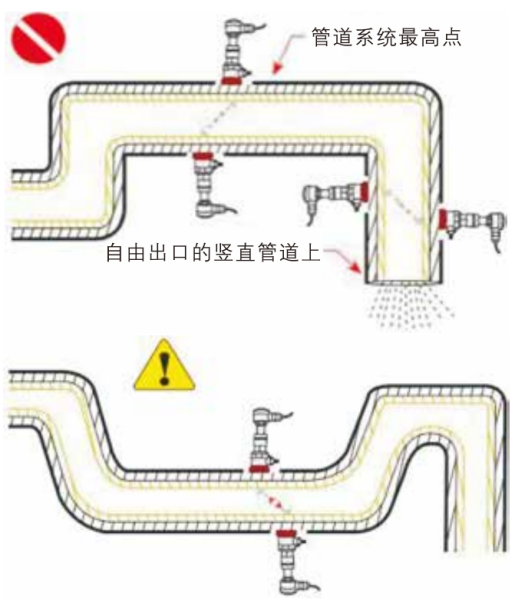

3.避免安装在管道系统的高点或带有自由出口的竖直
管道上(流体向下流动)
4.对于开口或半满管的管道 ，流量计应安装在U型管段
处 。
5、两个传感器必须安装在管道周面的水平方向上 ，并且在轴线水平位置士45°范围内安装 ，以防装上部有不满管、
气泡或下部有沉淀等现象影响传感器正常测量 。
如果受安装地点空间的限制而不能水平对称安装时 ，可在管内上部
分无气泡的条件下 ，垂直或有倾角地安装传感器 。
6、传感器安装点选择尽量远离泵、阀门等设备 ，也尽可能远离大功率电台、强磁场干扰源等 。
7、传感器安装点表面应光滑、较新、圆度较好 。
如测量管外面有锈迹或油漆时 ，应用打磨机或钢锉将测量点表面打磨约3倍的探头面积 ，去掉锈迹油漆 ，使表面光滑平整 ，切忌将安装点打磨成平面 ，后用酒精或汽油清洗干净 。
