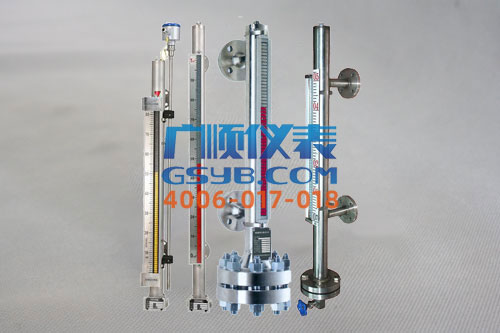

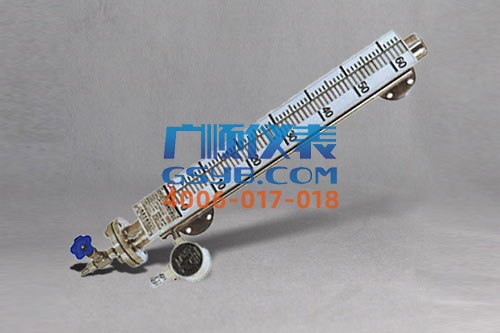

工作原理

YCF国产磁翻板液位计由内在(由上、下管内组合）、翻板箱（由红、白拼色永磁铁小翻板组合）、浮子（由磁体、顶杆、浮筒组合）和液位负压压力变送器等组合  ，其结构特征如图已知如图 。 任务的掌握器的功能为：贮罐内的浮筒（按各个导电介质和负压针对性研制成功）  ，在下管内中随液面角度的变现而高低波动并顺利用顶杆使磁体在上管内内高低中国电信  ，有助于内在外的翻板翻动然后用红、白颜色图片来表现灯液面角度,时液位负压压力变送器将液位表现输送至掌握主采取液位表现灯和掌握,也可顺利用来计算机程序采取一起实时监控 。

产品特性

测量范围大  ，读数直观清晰
密封结合面少  ，不易渗漏  ，安全可靠
指示部分与被测介质完全隔离
采用304不锈钢材质  ，防腐蚀性高
全隔离型4-20mA远传模块24V供电   ，抗干扰能力强

技术参数

测量范围	0～5000mm
准确度	±10mm ±16mm
输出方式	4-20mA(可选远传）
工作电压	24DCV
翻柱直径	10mm  ，16mm
公称压力	2.5MPa
介质密度	≥0.7g/cm3（特殊要求可达0.45g/cm3)
介质温度	-20～+350℃
接液材质	不锈钢304/316/316L及PP材质
介质粘度	≤2.0Pa.s
beat365亚洲体育在线app振动	频率≤25Hz振幅≤0.5mm
跟随速茺	≤0.05m/s
法兰标准	HG20592～20635-97

适用行业范围

具有现场指示清晰又能远传控制等优点.广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种塔、罐、槽及球形容器上的液位指示 。

选用须知

1、 防腐型公称压力≤1.0MPa 。
2、 液位计有一定盲区  ，故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时  ，标尺刻度零位已迁移 到实际值) 。
3、 液位计测量范围不超过5米  ，否则影响液位计的稳定可靠、牢度等 。
4、 安装连接法兰  ，本液位计出厂的常用突面尺寸参考(HG21592-97)制造 。

安装使用和维护

1、 液位计护导管和主体导管必须保持垂直
2、 连杆不能弯曲  ，必须挺直插入
3、 安装完毕后  ，需对显示器的翻柱用磁钢引导一次使零位以上显示白色  ，零以下显示红色 。

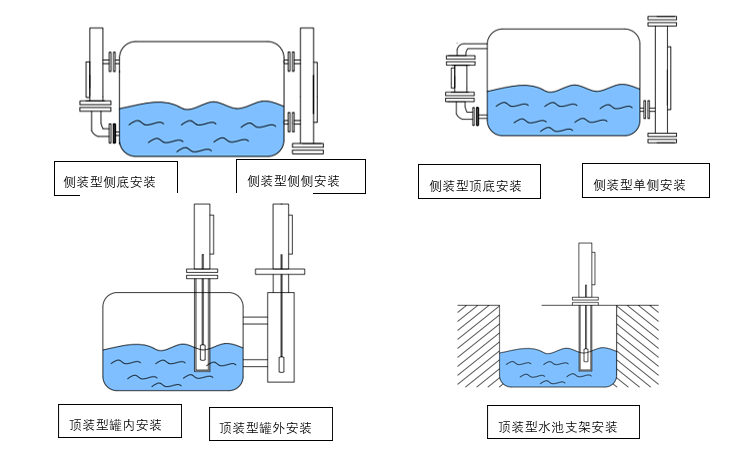

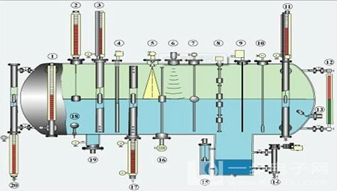

安装图

产品型号及代码说明

参数	YCF-	磁翻板液位计
安装方式	C	侧装式
	N	顶装式
主体材质	A	ABS
	L	316L
	E	304+PTFE
公称压力	1	0.6Mpa(仅适用于主体材质为ABS时)
	2	1.6Mps
	3	2.5Mpa
	4	4.0Mps
输出信号	1	基本型
	2	带上、下限开关输出
	3	带电远传(0-10mA输出  ，220V  ，AC)
	4	带电远传(4-20mA输出  ，24V, AC)
	5	带本案防爆型远传(4-20mA输出  ，24V  ，AC)
安装间距(测量范围)	L	安装深度(顶装式) (0-4m任选)
	N	介质密度g/㎡

规格按安装中心距L制定的:
L:500、600、800、1000、1100、1200、1400、1700、2000mm
