广州beat365亚洲体育在线app隔离膜有水表选择使用316不锈的原材料质硬壳 ，隔离膜的原材料选择使用哈氏各种合金膜片衬四氟 ，以达标耐盐酸腐烛感觉 。
因硝酸钠的高刺激性性 ，使生产销售销售硝酸钠和施用硝酸钠的设配造成就了嚴重的刺激性 。
只为避免 或得到缓解这刺激性 ，要确保生产销售销售的顺利图片完成 ，各式硝酸钠设配的相关的材料须得会按照硝酸钠的刺激性形态各样各式相关的材料的耐蚀效果完成正常的选用和正确的施用 。
一、磷酸的氧化特征参数：
盐酸其主要是用接处法和铅室法生孩子的 。
硫或塑炼物 ，如塑炼铜beat365亚洲体育在线app石经由丙烷燃烧制成二被钝化硫 ，在氧和离子液体剂的能力下 ，二被钝化硫转化为了三被钝化硫 ，三被钝化硫溶接近水即得盐酸 。
当盐酸溶液浓度多于100% ，并具有分离三被钝化硫气味时被被称作发烟盐酸 。
举例具有20%分离三被钝化硫气味的酸被被称作20%发烟盐酸或104.5%盐酸 。
稀浓盐酸是种非生锈性酸 ，随之被被脱色的还原电位值的挺高 ，浓盐酸会换成生锈性酸 ，它还就可以被展现成二生锈硫 。
对此浓浓盐酸还就可以使钢和铁钝化 ，使普遍钢铁厂在浓浓盐酸中成为了耐蚀 。
并且浓盐酸会吸收率空气质量中的水分 ，一旦发现浓盐酸被兑水到68%如下被被脱色的还原电位值时 ，合金钢和铸铁质的设施会感受到特别严重的生锈 。
在非生锈性的稀浓盐酸中 ，钢和铁没办法实现在面上生成二维码生锈膜而钝化 。
氧和其它生锈剂的具有会改进稀浓盐酸的生锈特质 。
并且在浓浓盐酸中 ，犹豫浓浓盐酸本来是种生锈剂 ，对此氧和生锈剂不会轻易改进浓浓盐酸对金属质的生锈特质 ，如不锈钢管在盐酸中那样的话不再通氧或没通氧的影晌 。
二、碳元素钢的耐硝酸钠防腐蚀性能指标：
碳元素钢具有广泛性被当作在常温下质量质量浓硝酸钠钠溶度超过70%的盐酸机械设备 ，如贮槽、的管道、槽车和船仓等 。
一般来说隆重78%、93%、 98%的盐酸和发烟盐酸 。

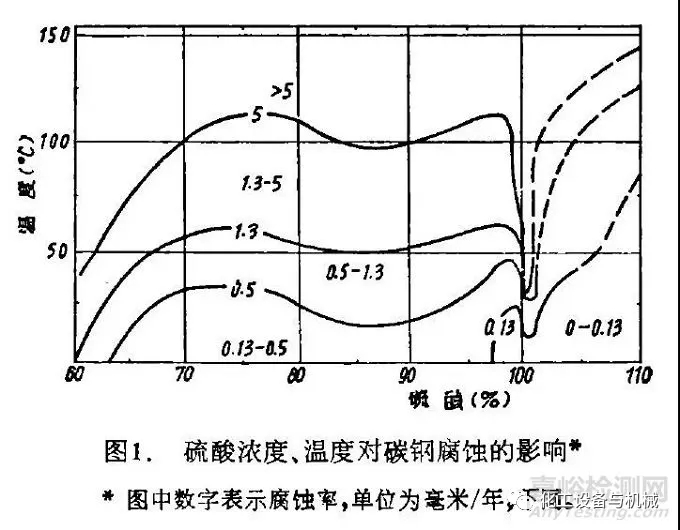

图1数字代表碳元素钢在浓盐酸中盐酸质量质量浓硝酸钠钠溶度和beat365亚洲体育在线app的的温度对侵蚀率的作用 。
等侵蚀直线方程体现 ，在盐酸质量质量浓硝酸钠钠溶度为101%付进 ，直线方程分明下凹 ，认为在此侵蚀速度快提高 ，便用碳元素钢时要相当需注意 。
在盐酸质量质量浓硝酸钠钠溶度85%付进 ，直线方程也稍有下凹 ，认为在此侵蚀稍有提高 。
直线方程的虚线组成部分数字代表动态数据过高 ，直线方程所在位置是多少是中带推断性的 。
图1也认为 ，无论是在之类beat365亚洲体育在线app的的温度下 ，在超过65%的盐酸中 ，碳元素钢没有能便用的 。
beat365亚洲体育在线app的的温度在65℃之内时 ，无论是盐酸质量质量浓硝酸钠钠溶度大 ，碳元素钢一般来说就要能便用 。
较高的外流速率会曾加氢氧化钾对炭素制品钢的浸蚀 ，如炭素制品碳钢的泵应用使用年限很短 ，可每秒几英寸的外流速率 ，貌似还不太会变更它的浸蚀性能 。
无水硫酸铜透明桌面物会导致炭素制品钢的刹车盘磨损浸蚀 。
充新鲜新鲜冷氧气对炭素钢在浓磷酸中的耐腐蚀不锈钢影向特小 ，这是因为浓磷酸实际上是防氧化性的 。
只不过存在 “新鲜新鲜冷氧气泡”对通浓磷酸的污水管却有损害意义 。
举列一头通93%磷酸的炭素钢污水管 ，选用一段落时后存在 围着软管壁有的壳体存在垫层 ，垫层深而敏锐 ，而在软管的各种内从表面上基本上不能耐腐蚀不锈钢 。
这尽管是由围着软管壁有正上方滚动的“新鲜新鲜冷氧气泡”导致的 。
新鲜新鲜冷氧气是凭借泵的垫料处吸到 ，并跟随流的磷酸开始平台内部管理、种“新鲜新鲜冷氧气泡”的损害意义可能凭借排到新鲜新鲜冷氧气或杜绝新鲜新鲜冷氧气从泵、阀等处开始污水管而达到解决 。
探索钢在浓氢氧化钠中选用 ，因焊接工艺等缘故吸热后 ，在一部分各地会会出现“头层皮癣”蚀化 ，就是随着珠光体进行吸热后球化引致的 ，将碳钢板经850℃左右两边的正火操作后能可以防止“头层皮癣”蚀化的发生 。
三、低锰钢钢的耐盐酸耐腐蚀属性：
低锰钢钢在浓盐酸中的耐蚀性总的和炭素钢类同性 ，可是含铜或含钼的其他低锰钢钢在常温稀浓盐酸中的耐蚀性有一定的上升 。
举例子09CuWSn钢在常温稀浓盐酸中享有比高级炭素钢可好了的耐蚀性 ，在浓浓盐酸中的耐蚀性和高级炭素钢类同性 。

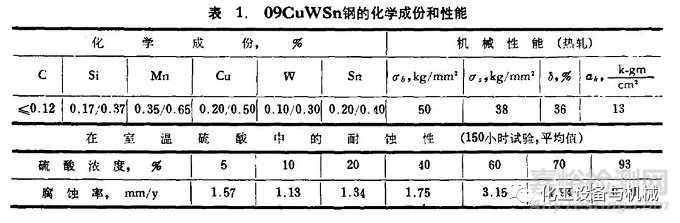

09CuWSn钢的化学成分和稳定性见表1 。
四、碳钢的耐浓盐酸浸蚀功能：
平凡铁质质在磷酸中的耐蚀性和平凡炭素钢类同 。
只是灰铁质质在浓磷酸中会进行裂开毛细的问题 。
这是在于酸是需要围着间断的块状石墨机构性化渗到铁质质內部 ，使铁质质內部进行生锈(民众号:泵管家服务) 。
考虑到生锈物质比热容扩大 ，而使部位呈现很高的载荷 。
跟随生锈物质的一直多 ，部位内载荷一直一直多 ，形成铁质质裂开烧坏 。
如此在磷酸中平凡灰铁质质经常不应该应用 。
如果需要通过热净化处理 ，使间断的块状石墨机构性化变身不间断的球状机构性化 ，如此磷酸没渗到铁质质內部 ，最终得以需要可以防止铁质质在磷酸中进行裂开毛细的问题 。
如此 ，也是可锻铁质质、球墨铁质质或延性铁质质在磷酸中具良好的操作效果 。
塑料和碳素钢混着在100%左右侧的氢氧化钠中的使用时 ，几率会造成电偶腐蚀性 。
在塑料较脆及及需要考虑安全防护等的病因 ，由此在几率的状态下可能宁用碳素钢而尽可能少用塑料 。
五、高硅铸钢的耐硝酸钠腐蚀性特征：
高硅铁的关键成分表为含碳0.95% ，含硅14.5% ，其它为铁 。
从成分表看 ，似一种钢 ，从策划 和性方面看来 ，它和铸钢相近 ，故而一般性称作高硅铸钢 。
它会含铬和镍等昂贵镍钢种元素 ，且有比较好的耐蚀性方面 。
在盐酸中 ，从0~100%的浓磷酸浓度中 ，它有着比大多数某些项目 镍钢更多的耐蚀性 ，故而密切的应用在盐酸导电介质中 。
但有高硅铸钢硬而脆 ，易于加工生产 ，只有锻铸 。
在应用中对温度表变换很敏感脆弱 ，激冷激热也会容易裂开烧坏 ，受机械化产生振动或冲刺时也较易容易裂开 ，故而加工、装配、应用都一定要尤为当心 。
但有 ，这些它硬 ，故而很耐磨性能 ，尤为合适的在含固状悬浮物物或固状其它杂物的盐酸中应用 。
近期来 ，依据加稀土资源要素等技巧 ，高硅碳钢的脆化已是有所不为优化 ，而且已是能否制做泵、阀、盐酸精提烧水器、保湿喷雾器、小款不锈钢容器、贮槽出口量、排水管、探针、泡帽、塔体另件已经其余零配件等 。
图2透露高硅生铁(Duriron)在盐酸中的耐蚀性 。
图示凝固点斜率用0.13亳米/年和0.5亳米/年等浸蚀斜率来透露 ，这阐明高硅生铁在盐酸中早以放热的温度时有着极好的耐蚀性 。
而且在防氧化还原电位不低于100%的发烟盐酸中 ，高硅生铁和平常灰生铁一模一样不要采用 。
单独 ，当盐酸中包含的二防氧化硫和氟化物时 ，高硅生铁在盐酸中的浸蚀率会严重上升 。
高硅生铁就能够用上540℃的温度过高 ，而且在采用中须得认真目光速度慢的电加热和冷却塔 ，并解决影响和激振等 。
六、铅的耐盐酸耐腐蚀属性：
铅被普遍地使用稀氢氧化钠中 ，在70%下列的氢氧化钠中 ，铅还具有特别好的耐蚀性 ，但有在浓氢氧化钠中则步行 。
这个情況很好和合金钢对立(图3) 。

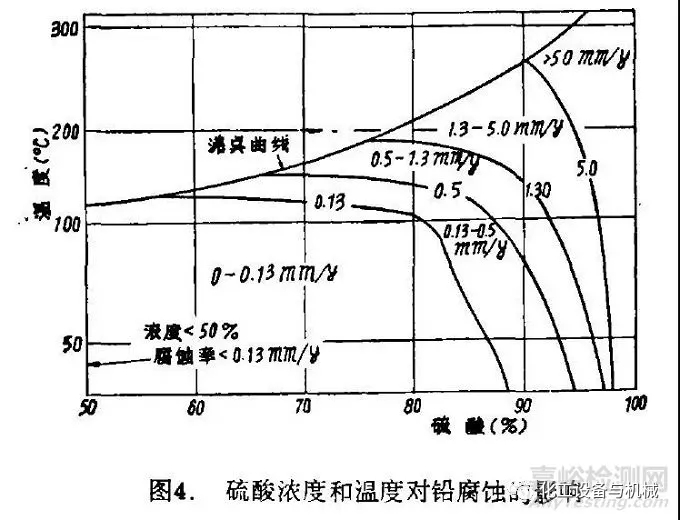

图4是含铜0.06%的铅的等浸蚀图 。
它阐明在低酸度磷酸钠中 ，铅近乎免受浸蚀 ，但伴随水温和酸度的提高 ，浸蚀率提高了 。
在90%以上内容的浓磷酸钠中铅变得更加很抗用蚀 ，这很显然是正因为在稀磷酸钠中享有保证用途的磷酸钠铅外表膜在浓磷酸钠中被溶介而导致的 。
高纯铅在稀硝酸钠中体现了很不错的耐蚀性 ，但有它软而硬度低 ，蹄铅在浓硝酸钠中体现了较纯铅好的耐蚀性 ，但在稀硝酸钠中不似纯铅好 。
含锑4~5%的铅经常被称呼硬铅 ，体现了比纯铅较高的自动化机械硬度 ，不适合设计制作铸件等 ，但有这款“高硬度”在的温度将高达87℃时然而失踪 ，有的越变比纯铅还低 。
其次“硬铅”的耐蚀性也找不到纯铅好 ，这在运用时就必须需要小心 ，尤为在中高温下食用的装备关键在于需要小心 。
原因铅软而更易受损 ，从而高速度酸或具有无水氢氧化钠铜硫氰酸盐的有机溶剂不时会弄坏其接触面的氢氧化钠铅维护膜 ，使铅高速度侵蚀 ，所有铅不要建设泵 ，也特少用来阀 。
衬铅的袋子 ，在高温天气或代有受损的前提下 ，不时用内衬耐碱性砖的法律依据来维护 。
七、铬镍钼铜金属的耐磷酸侵蚀功能：
铬镍钼铜耐热碳素钢是专提升使用在硝酸钠中的耐热碳素钢 ，全球外的类型Durimet20(达里美)、Esco20(依斯科)、Carpenter20(卡品脱)(锻态)、FA-20等 。
会因为她们中的主要和机制性能方面类同 ，并都用20编号 ，如此一般来说称之为为20号耐热碳素钢 。
纯虚函数耐热碳素钢也是奥氏体聚集(新闻媒体号:泵助手) ，有着和18-8铬镍304不锈钢类同的机制机制性能方面 。
在全球 ，此类耐热碳素钢的类型有OCr23 Ni28Mo3Cu3Ti；OCr20Ni24 Mo3Si3Cu2；OCr12Ni25Mo3 Cu3Si2Nb等 。

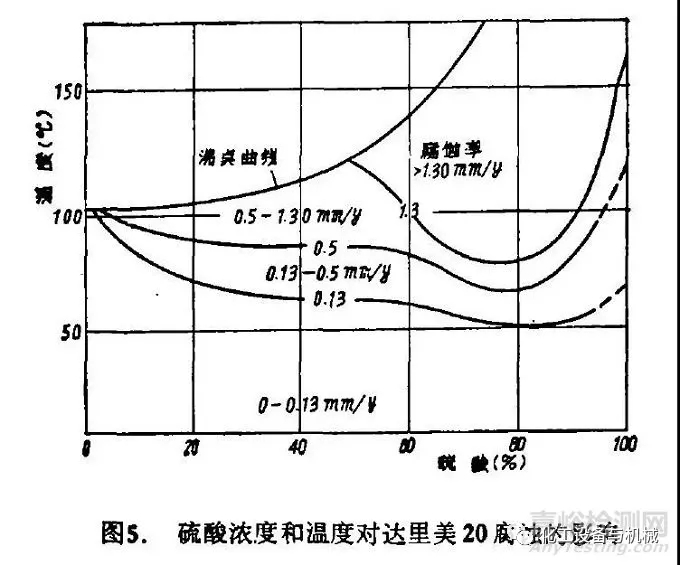

图5认为达里美20号金属在氢氧化钠中的等氧化图 。
声图可预知该金属各种相较于铅和冷轧钢 ，它在一整个氢氧化钠酸度位置内都会好点的耐蚀性 。
在78%左右时间的氢氧化钠中 ，的身材曲线由上向下凹 ，表述该金属氧化率在这附近商场极大 。
氢氧化钠铁和氢氧化钠铜在氢氧化钠中对20号金属起阻垢剂的使用 ，使氧化率降低 。
而氯化铁和氯化亚铜在氢氧化钠中 ，当酸度较高中会使20号金属形成点氧化 。
20号锰钢在硝酸钠中关键当作泵、阀 。
以及玩法纪造硝酸钠的服装厂以外的多数工业生产岗位都在施用这一类锰钢 ，并已归入规范标准 。
为了碳素钢和铸铁质的泵、阀在浓硝酸钠中在施用保修期长太快 ，而铅制的泵、阀在稀硝酸钠中易于制造磨蚀 。

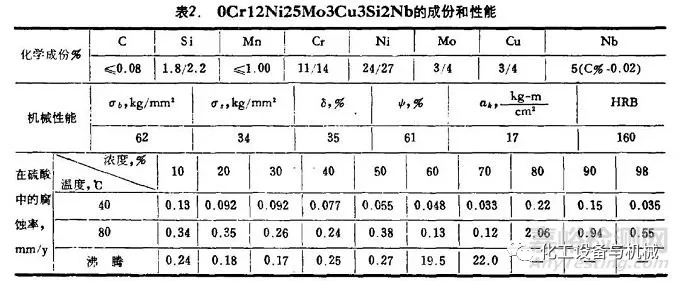

表2找出了OCr12Ni25Mo3Cu3Si2Nb钢的含量和使用性能 。
八、镍钼硬质合金材料和镍铬钼硬质合金材料的耐磷酸氧化基本特征:
镍铝耐热锰钢属有锻压的Chlorimet2号(开罗里美)和可能锻压或锻压的Hastelloy B(哈斯特罗依)耐热锰钢属等 。
同旁内角一般由几分之五的镍和几分之五的钼分为 。
通过固溶热操作后可能实现好的耐蚀特性 。

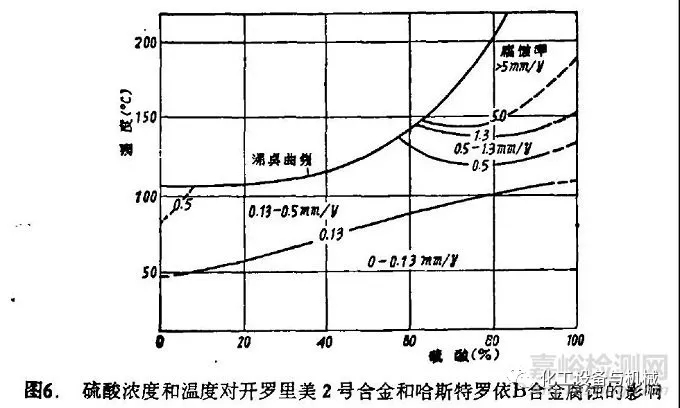

图6为开罗里美2号耐热锰钢属和哈斯特罗依B耐热锰钢属在盐酸中的等腐烛图 。
它展示了纯虚函数和金在浓盐酸钠中具备着好的的耐蚀机械性能 。
在8%一些的耐高温稀浓盐酸钠中耐蚀性稍差 。
广泛性和金在用到时要专门注意溶物的不良影向 ，专门是氧化反应性溶物 ，如氰化钠、氯化氢气体、次氯酸盐、氯化亚铜、氯化铁、浓盐酸钠铁包括通空气中等的不良影向 ，因此经常会高速度广泛性和金的的腐蚀 ，使时间缩小 。
广泛性和金能够 实效疏松 ，但实效经常会使和金变脆 ，并使耐蚀性降低了 。
镍铬钼碳素钢有精铸的Chlorimet3号碳素钢和就能够精铸、熔炼的Hastelloy C碳素钢等 。
它是是一种类具备着约18%铬和18%钼的镍基碳素钢 ，在大部分盐浓度面积的氢氧化钠过程都有好的耐蚀性 。
参看图7右图 。
仍然铬的会有 ，使此种耐热锰钢钢类在防氧化的性状况下也兼具务必的钝化本事 ，之所以镍铬钼耐热锰钢钢类对防氧化的性其它杂物的不良影响步入镍钼耐热锰钢钢类其实敏感度 。
在替换性状况的常温稀浓盐酸中植物的根也较耐蚀 ，譬如在人造石丝的沉淀浴中 。
在中高质量浓度的常温浓盐酸中的耐蚀性敌不过镍钼耐热锰钢钢类 。
九、不銹钢的耐硝酸钠灼伤性能特点:
高级不锈钢圆管板管一般而言都要于了解盐酸的的设备上 ，18-12Mo型不锈钢圆管板管有时被用在在常温含很稀的盐酸的材质中 ，又或者是含被氧化性主要的稀盐酸悬浊液中 。
由不锈钢圆管板管在盐酸中耐蚀性不动态平衡 ，要领取是真的吗的数据源并结合侵蚀图是非常难度的 。
在水温浓氢氧化钠钠中 ，304不绣钢材料还兼备尚好的耐蚀性 ，但在一般来说的条件下 ，即便选取合金钢板而不选取304不绣钢材料 。
如果不是媒质追求严防铁阴阳离子污染破坏时 ，某些是在101%差不多氢氧化钠钠中合金钢板未能并选择时 ，方能并选择304不绣钢材料 。
铬304不绣钢材料、铬镍304不绣钢材料和铬镍钼304不绣钢材料形似 ，在水温浓氢氧化钠钠中还兼备较高的耐蚀性 ，不断地水温的提升灼伤率也很明显提升 。
在60℃不低于的浓氢氧化钠钠中 ，并选择使用期限较短 ，尽量不要选取 。
含硅的铝合金类管材料1Cr18Ni11Si4A1Ti ，在浓盐酸中具备着着比普通级铝合金类管材料好很多的耐蚀性 ，或许在较高的温度表下也会有好的耐蚀性 。

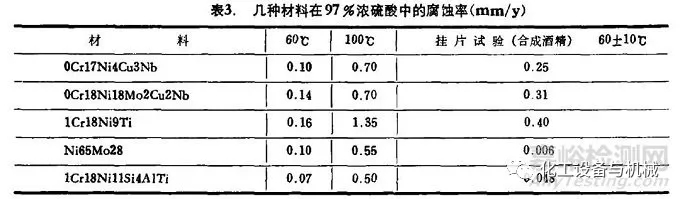

表3是因为在97%时间的浓盐酸中1Cr18Ni11Si4A1Ti钢具备着着比的铝合金类管材料较好的耐蚀性 。
往往在60~100℃的浓盐酸中便用的设施仪器 ，可用于1Cr18Ni11Si4A1Ti而不要用于非常昂贵的镍钼合金类 。
国家分解成酒精浓度设施仪器上装的泵、阀是那么 ，感觉显著性 。

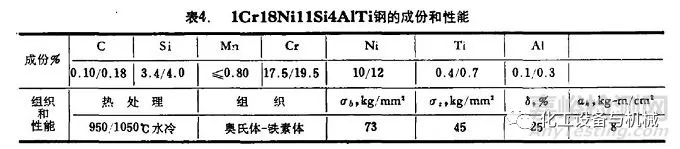

表4为1Cr18Ni11Si4A1Ti钢的化学成分和特点 。
含铜、钼的不锈钢材质 ，如OCr18Ni18Mo2Cu2Ti和1Cr17Mn9Ni3Mo3Cu2N钢等 ，最主要的用在稀浓盐酸中 。
这些钢在温差不低于40℃、氧化还原电位不低于70%的浓盐酸中也可以在使用 。
在氧化还原电位不低于5%的浓盐酸中 ，温差超过80℃时也可在使用 。

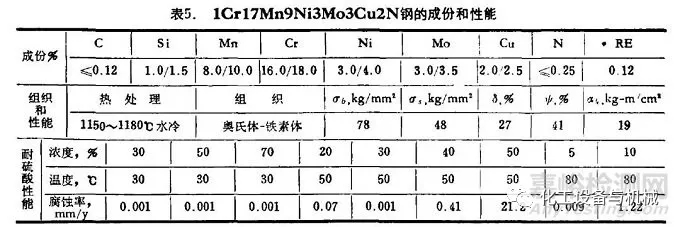

表5排序1Cr17Mn9Ni3Mo3Cu2N 钢的化学成分和性能指标 。
该钢非常适宜加工制造泵、阀等铸件或锻件 。
十、铜和金的耐氢氧化钾腐烛功能:
铜及铜不锈钢在恢复性的稀盐酸中是极为稳定可靠的 ，这是由于beat365亚洲体育在线app更具较氢高得多的电级电极电位 ，在稀盐酸中不能发生的折氢被灼伤影响 ，这可使得铜及铜不锈钢在稀盐酸中更具较别的工业不锈钢可好了的耐蚀性 。
有时候铜及铜不锈钢对氧化反应反应性杂质残渣很敏锐 ，当稀盐酸中有效氧、硝酸铵、铬酸、余氯、次氯酸盐、氯化亚铜、氯化铁、混炼铁与氨与氨盐时还会下载加速铜及铜不锈钢的被灼伤 。
在更具氧化反应反应性的浓盐酸中铜及铜不锈钢也耐蚀 。
在敞口的稀氢氧化反应钠主设备中 ，铜及铜各种硬质合金在水线处会产生重要的结垢 。
锡白铜在60%下类氧浓度、80℃下类高温的氢氧化反应钠中应该操作 。
硅白铜(Everdur)具备有比锡白铜稍好的耐蚀性 。
铝白铜在稀氢氧化反应钠中操作作用最号 ，这不单是这可能因为它相比耐用损结垢 ，特别它对氧化反应性先决条件只要如前排所写铜各种硬质合金其实敏锐 。
图8是含铝10%的铝白铜的等结垢图 。
由图推测 ，在40%以氢氧化反应钠中 ，哪怕到熔点 ，铝白铜有着比较好的耐蚀性 。
镍白铜在稀盐酸钠钠中耐蚀安全稳定性充分 ，格外在中档溶液浓度的蒸发盐酸钠钠中耐蚀安全稳定性优秀企业 。
需要媒介中富含腐蚀性其它杂物 ，在55%下例盐酸钠钠中均会令用 。
表6根据了Cu88Ni9Si2碳素钢的情况和安全稳定性 。
Cu88Ni9Si2镁和金适合beat365亚洲体育在线app铸造泵、阀等 ，在50%下面的高温作业稀浓盐酸钠碱性能良好的 。
经合成视频医用酒精研发110士10℃, 40±10%浓盐酸钠中实用6年左右生命还高于属于镍钼镁和金在里面的许多工业镁和金 。
十一beat365亚洲体育在线app、另一耐热合金材料和耐热合金在浓盐酸中的耐结垢特质:
.金和铂在硝酸钠中含有品质的耐蚀性 ，考虑到稀有和奢侈 ，不会为化工业不锈钢在化工业上个量实用 ，只能在或者独特的的场合 ，举列耍求结垢微小的人工合成丝喷咀和不充许破坏的制剂纯硝酸钠的消化吸收塔等偶有的设备或另件能够 大量用 。
钽除非浓厚很热的氢氧化钾外 ，都很耐蚀 。
锆在60%渗透压以下的的难寻烧开的氢氧化钾过程都很耐蚀 ，在92℃以下的的的浓氢氧化钾中也很耐蚀 。
锆-铪硬质合金在氢氧化钾中也兼有较好的耐蚀性 。
钛在氢氧化钾钠中也都可以很稀的含量外都不经蚀 ，并且钛甚至被看作阻垢剂 ，如在熔练镍铅矿石的主设备上 ，钛被成吨地选用 。
钛内加入某一和金种种元素都可以有效改善它的耐氢氧化钾钠稳定性 。
表7找出了和金种种元素对钛的耐氢氧化钾钠稳定性的导致 。
钦铝和金(Ti68Mo32)在氢氧化钾钠中体现了比较好的耐蚀性 。
钼在盐酸中包括良好的耐蚀性 ，在10~95% 70℃以内的盐酸中生锈率不大于0.025公分/年 ，在50%以内直接左右燃烧的盐酸中生锈率不大于0.125公分/年 ，在204℃, 10%盐酸中生锈率不大于0.025公分/年 ，在204℃ ，20%盐酸中生锈 ，不大于0.1公分/年 。
十三、非重金属建材在氢氧化钠中的耐耐蚀性:

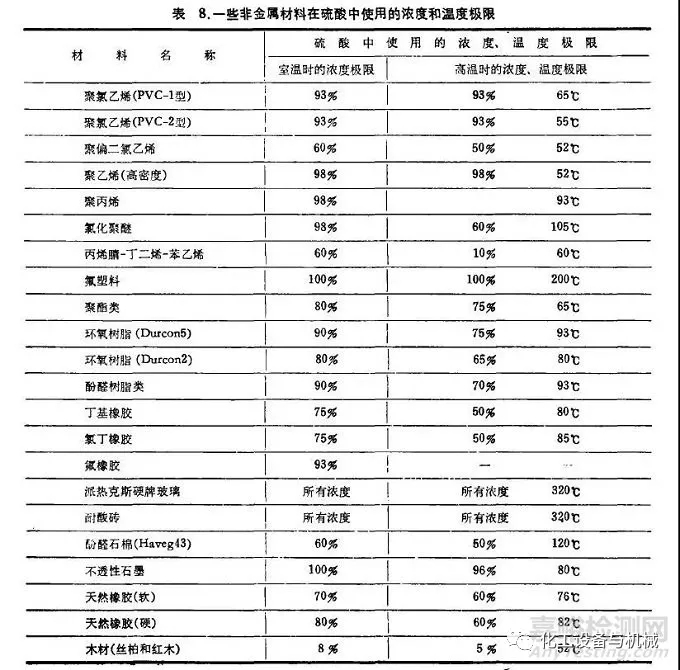

表8找出一个多些铝铁件食材在氢氧化钠中的耐蚀性 。
须得考虑的是铝铁件食材的自动化设备能抵不过彩石件食材好、如pp塑料不光极易退化 ，有时在稍高的温度度时即易会产生金属疲劳毁损 。
玻璃板、瓷砖则很脆 。
另一也是要留意 ，一下金属材质制板材材质板材 ，如塑料件和提炼再生胶等的耐蚀性也和金属材质制材质板材一般受同旁内角的主要、pvc增塑剂和人工湿地填料等的关系而发展 。
如此各种型号的金属材质制板材材质板材的耐蚀能力应在给定的腐化必备条件下经过多次实验发现确认 。
13、耐浓盐酸材料的选取:
鉴于各式各个的建材在各个氧有机废气浓度或室温的磷酸中呈现出各个的耐蚀性 ，另一半相互之间又未相等的原则 ，由此耐磷酸建材的建议应用有必要以科学研究和生产的经验为条件 。
George. A. Nelson应先通过大批的科学研究知料和厂商的用生产的经验建模了耐磷酸建材建议应用图 。
他把磷酸的氧有机废气浓度-室温程序图(卧式储罐水的沸点低于)界定成10个区域中 ，各个区内腐蚀不锈钢率≤0.5mm毫米/年的建材用表例举 。
虽然须准备此侵蚀率仅指建筑村料在不动的或气速不太的单纯性氢氧化钾中适用于 ，如何酸中包含另外的会看不出改变了建筑村料侵蚀性状的溶物或酸的气速很过高使建筑村料突发损坏侵蚀时 ，本选购图并不能随时搬用 。

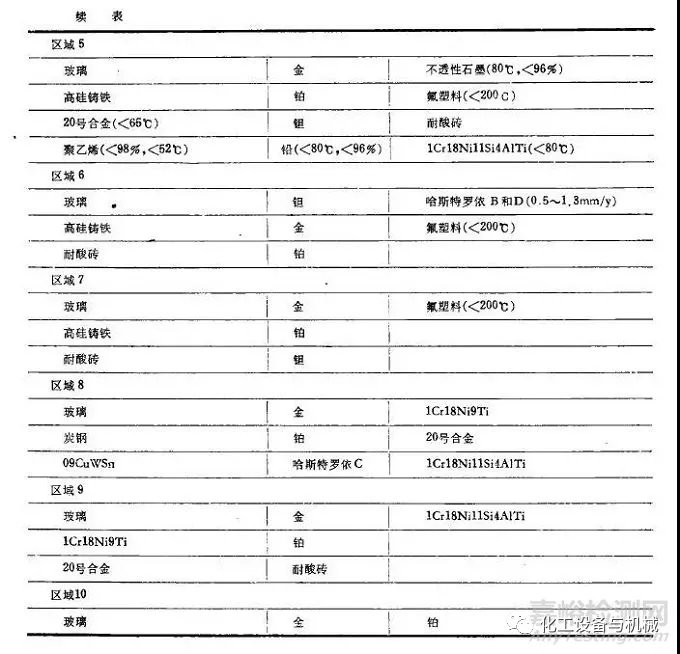

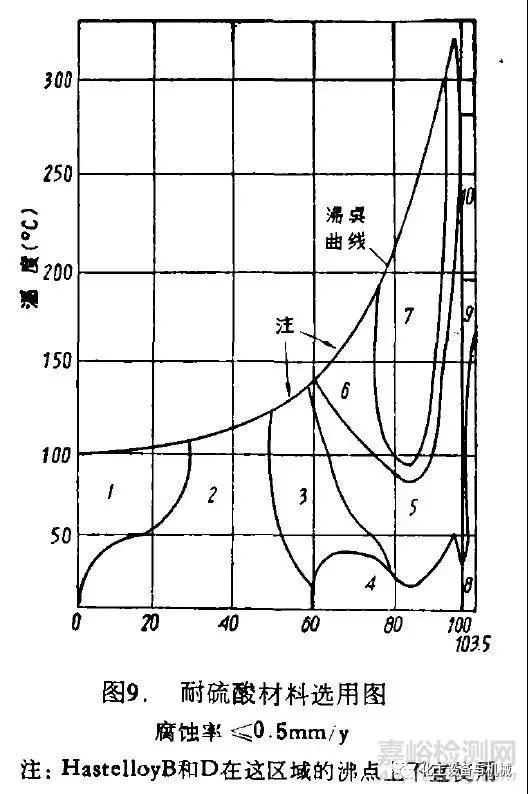

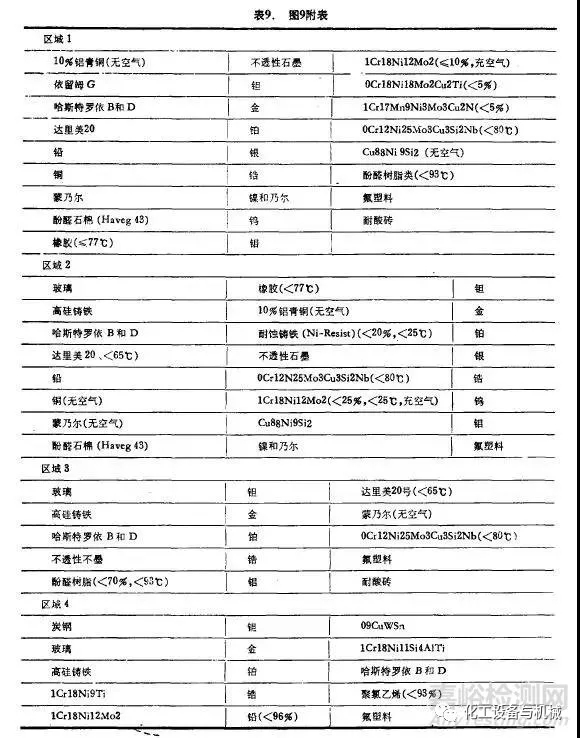

根据填充的耐氢氧化钾建筑村料选购图见图9和表9如图 。

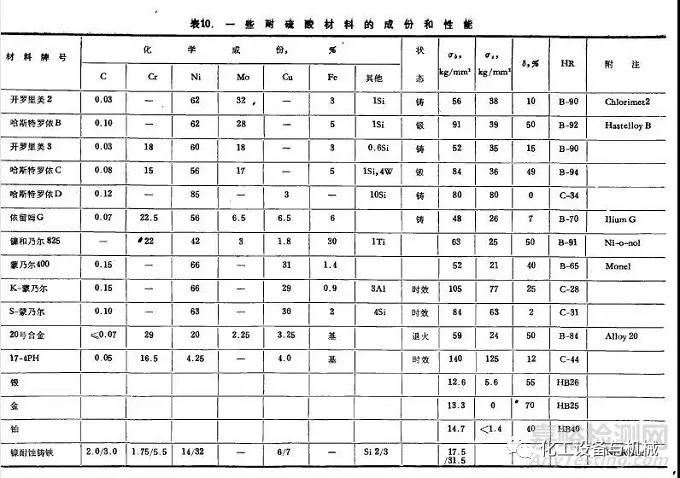

有关的信息某类耐氢氧化钾金属的有效成分见表10如图 。
